Chaque composant a été choisi contre le bruit.
Une électronique de ventilateur se résume à quatre fonctions : alimenter, piloter, réguler, commander. Pour chacune, le dimensionnement a cherché le composant du commerce qui sert le silence — une alimentation 12 V filtrée qui ne siffle pas, un moteur brushless outrunner où l'hélice se fixe directement sur le rotor, un driver FOC aux courants sinusoïdaux, un ESP32-S3 qui apporte le sans-fil.
Le tout tient dans une nomenclature d'environ 40 $, assemblée par soudure sur le prototype — une carte tout-en-un regroupera à terme driver, convertisseur et connectique. Le composant standard n'est pas un renoncement : c'est ce qui rend le produit réparable, évolutif et rapide à industrialiser.
En savoir plus — cliquez une sous-étape
01L'architecture
Du mur au moteur, la chaîne est courte et lisible : une alimentation 12 V à découpage filtrée, un interrupteur, un étage de filtrage — anneau de ferrite et condensateurs de découplage 100 µF + 100 nF — puis le driver qui alimente le moteur en triphasé.
En parallèle, un convertisseur buck LM2596 abaisse le 12 V en 5 V pour la carte de contrôle ESP32-S3, qui lit le potentiomètre, dialogue en Bluetooth Low Energy avec l'application mobile et envoie sa commande au driver. Chaque maillon a une justification acoustique — aucun n'est là par habitude.
02Le moteur 5010

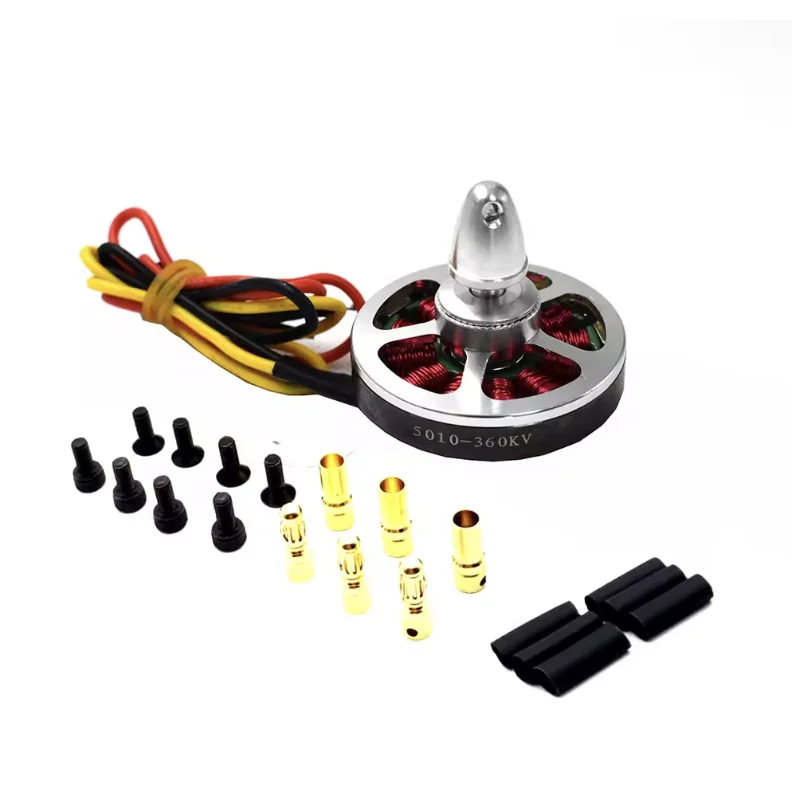

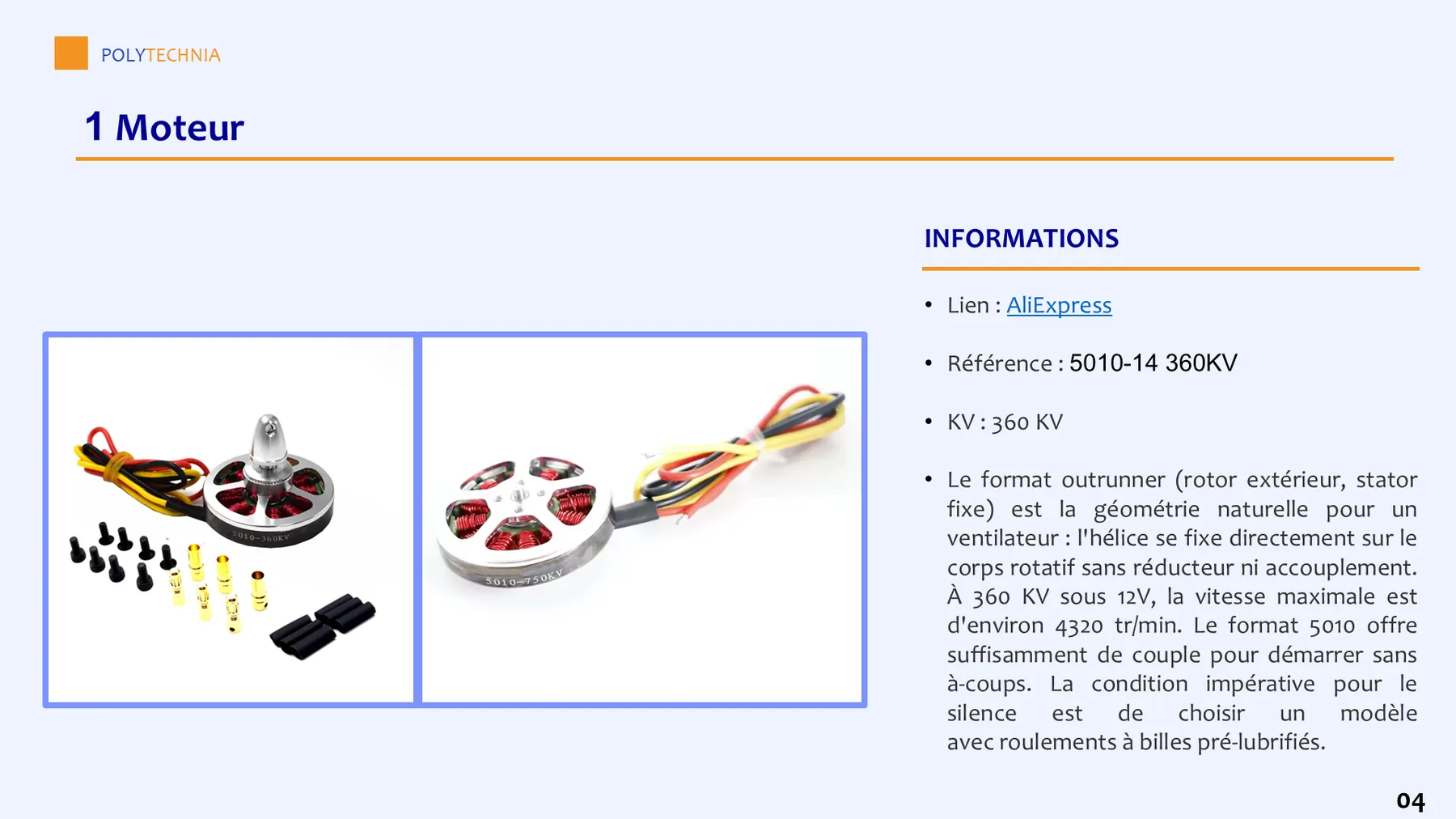

Le format outrunner — rotor extérieur, stator fixe — est la géométrie naturelle d'un ventilateur : l'hélice se visse directement sur la cloche rotative, sans réducteur ni accouplement, donc sans engrenages. Le 5010-14 en bobinage 360KV plafonne à environ 4 320 tr/min sous 12 V : exactement la plage utile, avec du couple pour démarrer sans à-coups.
La condition impérative pour le silence : des roulements à billes pré-lubrifiés. Le reste est une affaire de coût — 16 $ pièce — et de disponibilité : c'est un standard du modélisme, produit en masse, remplaçable en deux minutes.
03Le pilotage FOC
Un ESC de drone classique pilote le moteur par commutation trapézoïdale : à chaque bascule, le courant saute d'une phase à l'autre et le bobinage encaisse des à-coups — c'est le grésillement caractéristique des multirotors. Le Ventilencieux utilise à la place le Field Oriented Control : le driver SimpleFOC Mini injecte des courants sinusoïdaux dans les trois phases.
Le couple devient continu, les discontinuités disparaissent et la fréquence de commutation s'installe au-delà du seuil d'audibilité. À bas régime — là où vit un ventilateur de bureau silencieux — la différence s'entend immédiatement.
04Le cerveau : ESP32-S3

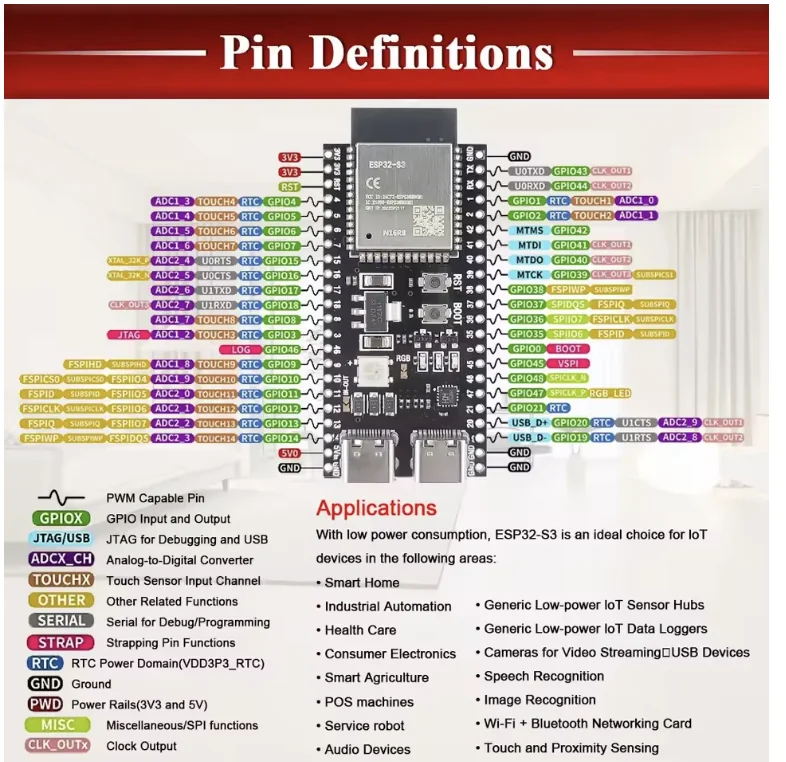

La carte de contrôle est un ESP32-S3 : lecture analogique du potentiomètre 10 kΩ, PWM haute fréquence vers le driver, et surtout Wi-Fi et Bluetooth Low Energy natifs — la connectivité de l'application mobile (étape 07) ne coûte aucun composant supplémentaire. Programmée en MicroPython, elle permet d'itérer sur le firmware en quelques secondes.
Sur le prototype, l'ensemble est soudé à la main et chaque composant est mesuré au pied à coulisse pour s'intégrer au millimètre dans la CAO. Et la suite est déjà dessinée : une carte dédiée, présentée ci-dessous.
05La carte tout-en-un (KiCad)

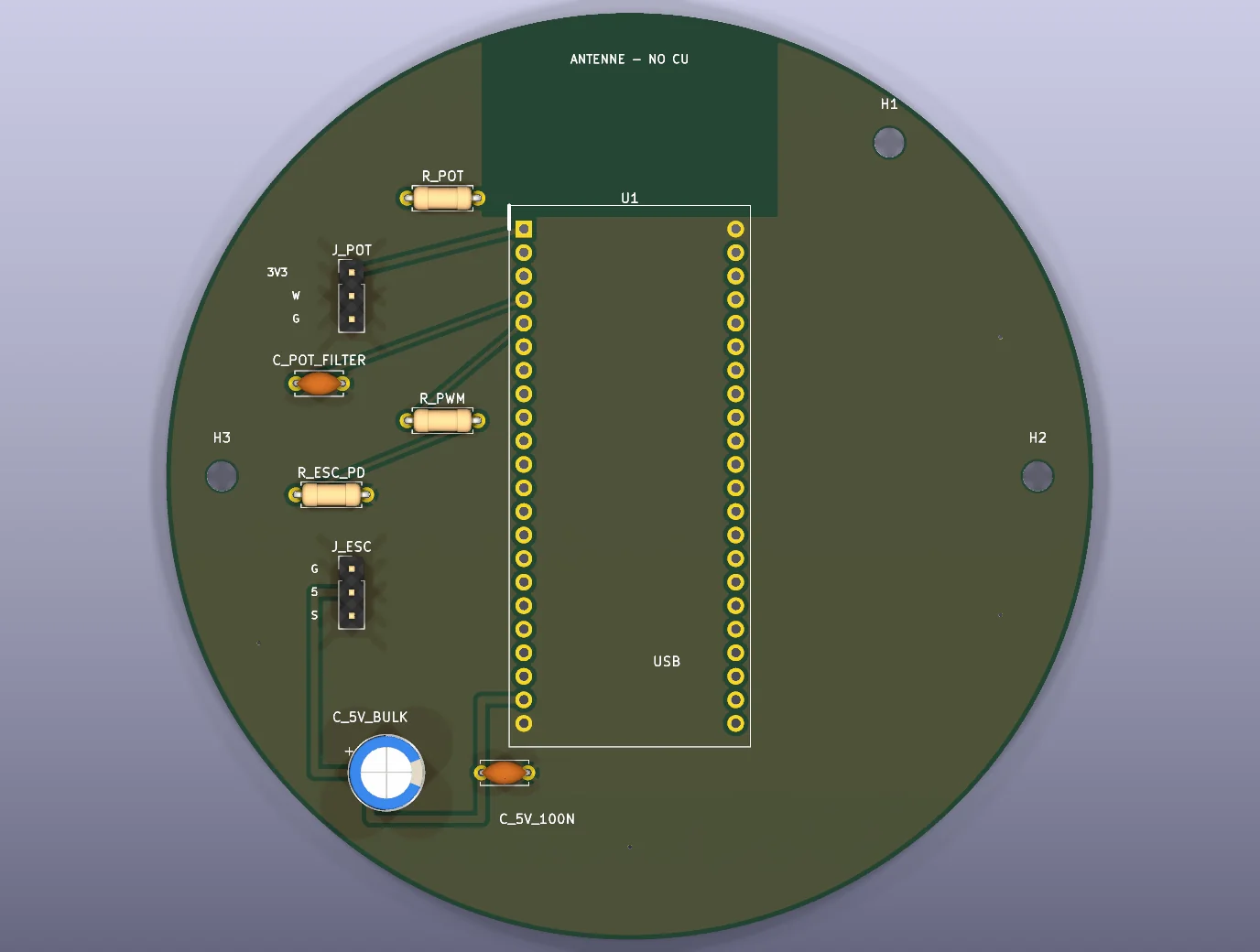

Le prototype soudé a déjà son successeur : une carte dessinée sous KiCad, ronde pour épouser le socle, qui regroupe l'ESP32-S3, l'entrée potentiomètre filtrée, la sortie de commande vers le driver et le découplage d'alimentation — avec une zone sans cuivre réservée sous l'antenne pour ne pas étouffer le Wi-Fi et le Bluetooth.

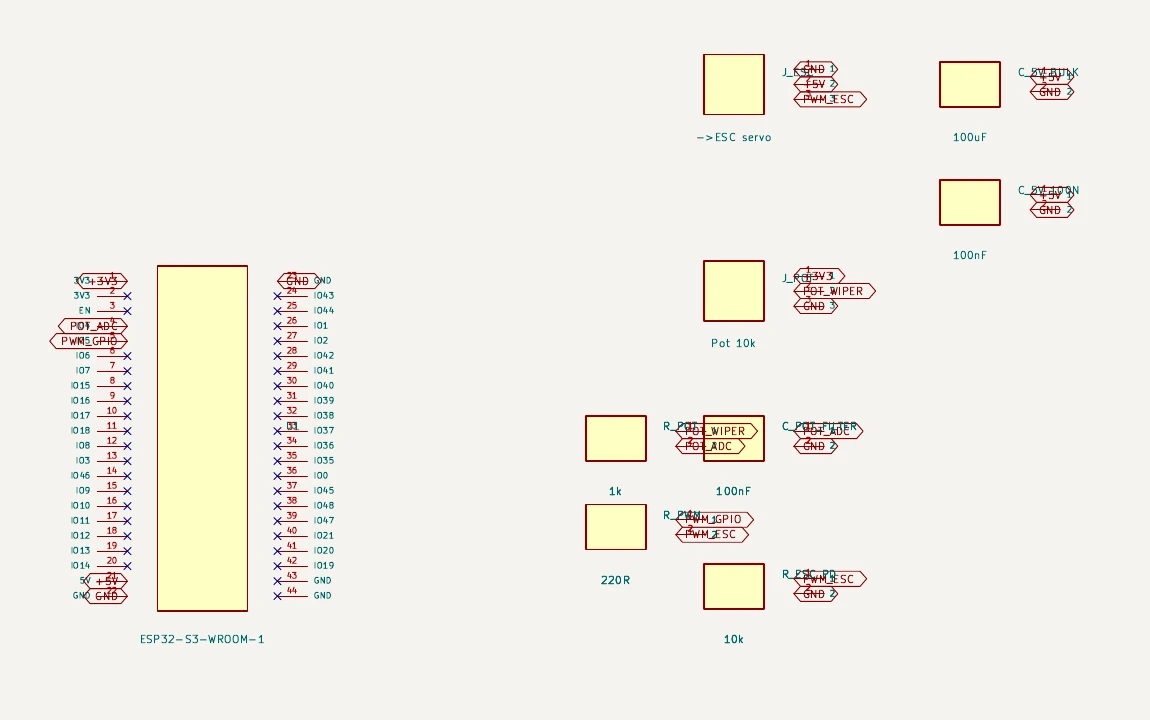

Le schéma tient volontairement sur une page : un filtre RC sur la lecture du potentiomètre, une résistance série et un rappel au repos sur la ligne de commande, les condensateurs de réserve et de découplage sur le 5 V. De quoi remplacer le câblage manuel par une carte assemblée en quelques minutes.
