Imprimer, de la géométrie à la pièce physique.
L'impression FDM commence bien avant l'imprimante : chaque pièce, déjà pensée pour ce procédé au moment de la CAO, est orientée sur le plateau pour arbitrer trois exigences à la fois — la résistance (les couches doivent travailler dans le bon sens par rapport aux efforts), l'état de surface des faces visibles, et les supports, dont dépendent l'esthétique, la facilité à les retirer et le coût matière.
Viennent ensuite les paramètres de tranchage — supports, températures, vitesses, largeur d'extrusion, hauteur de couche — réglés pièce par pièce selon nos priorités, puis les jeux fonctionnels, vérifiés de façon itérative par des tests de tolérance. État de surface, solidité et quantité de matière sont optimisés ensemble, en vue de la fabrication en petite série à venir.
En savoir plus — cliquez une sous-étape
01L'orientation des pièces

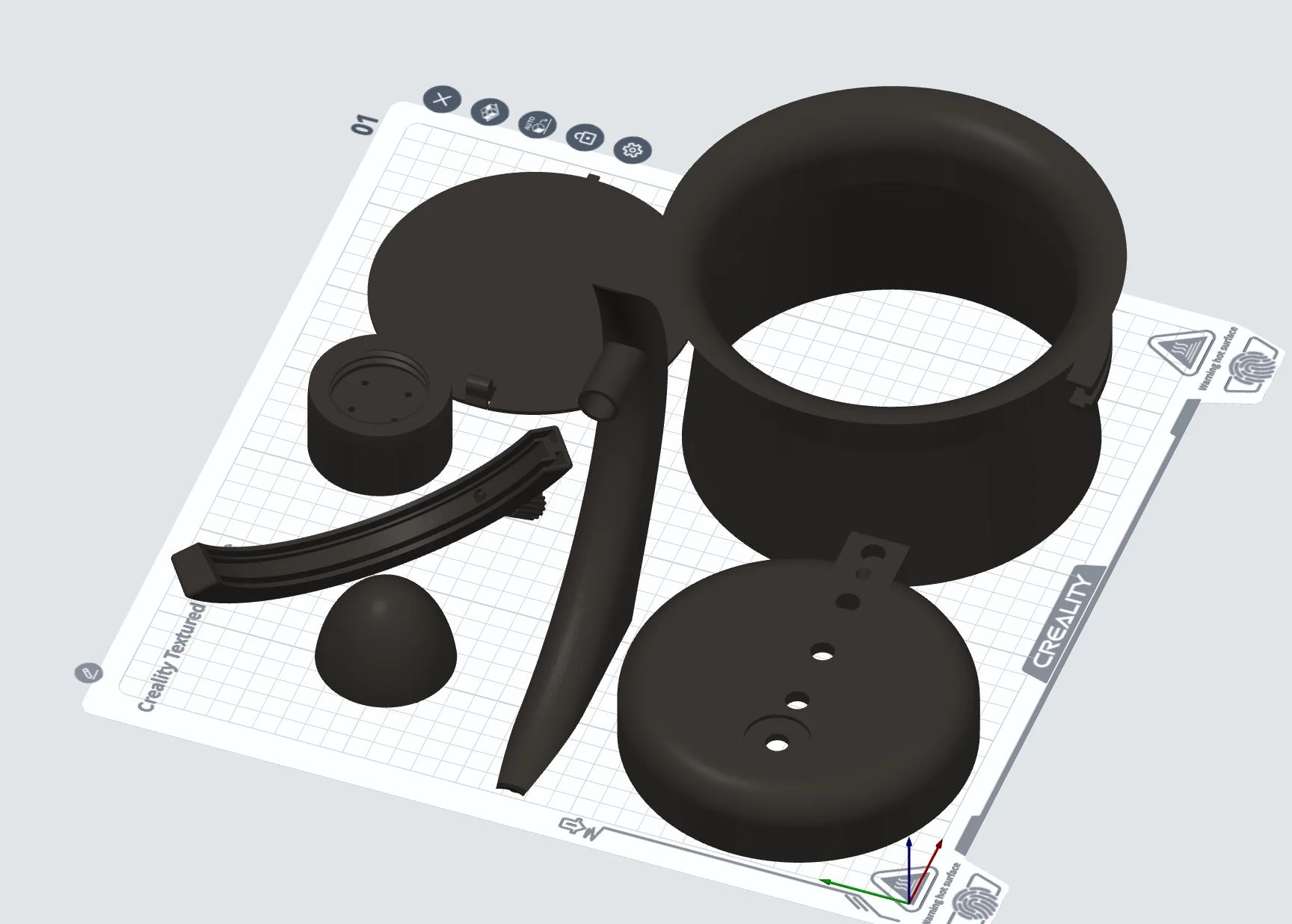

Une pièce imprimée n'est pas isotrope : elle est solide dans le plan des couches, fragile en pelage entre elles. La géométrie a déjà été dessinée pour le procédé ; reste à choisir, pour chacune, la pose qui fait travailler les couches dans le bon sens par rapport aux efforts — le carter debout pour que la charge de l'hélice reste dans le plan des couches, le bras à plat pour encaisser la flexion, le socle face contre plateau.

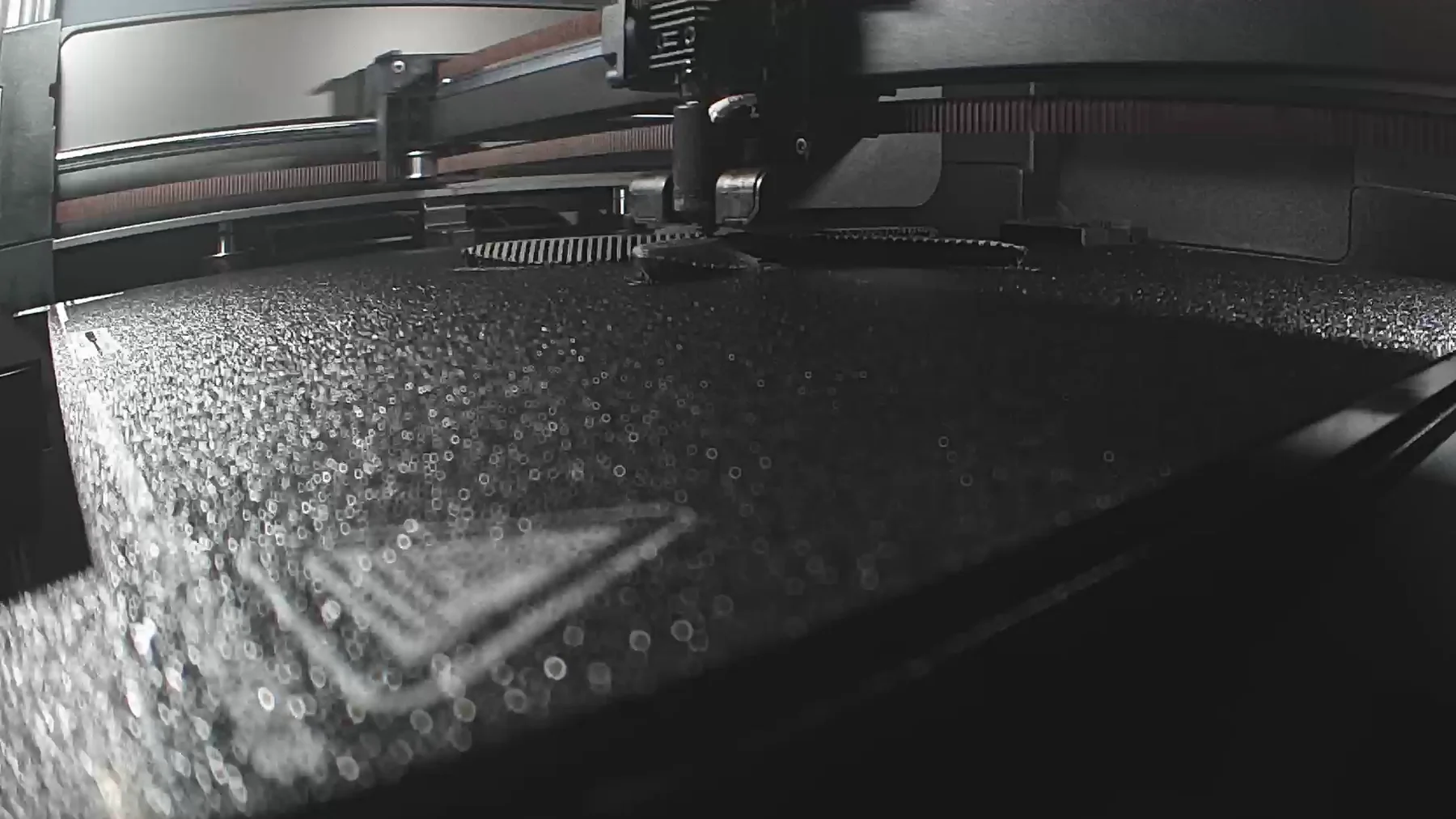

Deux autres exigences se jouent au même moment. L'état de surface d'abord : les faces visibles sont tournées vers le haut ou posées sur la plaque texturée, qui leur imprime directement un grain régulier — zéro post-traitement. Les supports ensuite : chaque orientation en génère plus ou moins, et ils décident à la fois des cicatrices à reprendre, du temps passé à les arracher et du filament dépensé pour rien. Aucune pose ne gagne sur les trois tableaux : on arbitre, pièce par pièce.
02Les paramètres d'impression
Une fois la pièce posée, tout se joue dans son profil de tranchage : températures de buse et de plateau, vitesses, refroidissement, hauteur de couche, largeur d'extrusion, nombre de parois, taux de remplissage et stratégie de supports. Chacun de ces réglages tire dans deux directions opposées — une couche fine et une vitesse lente donnent un bel état de surface et des détails nets, mais multiplient les heures de machine ; des parois nombreuses et un remplissage dense donnent de la solidité, mais du poids et du filament.

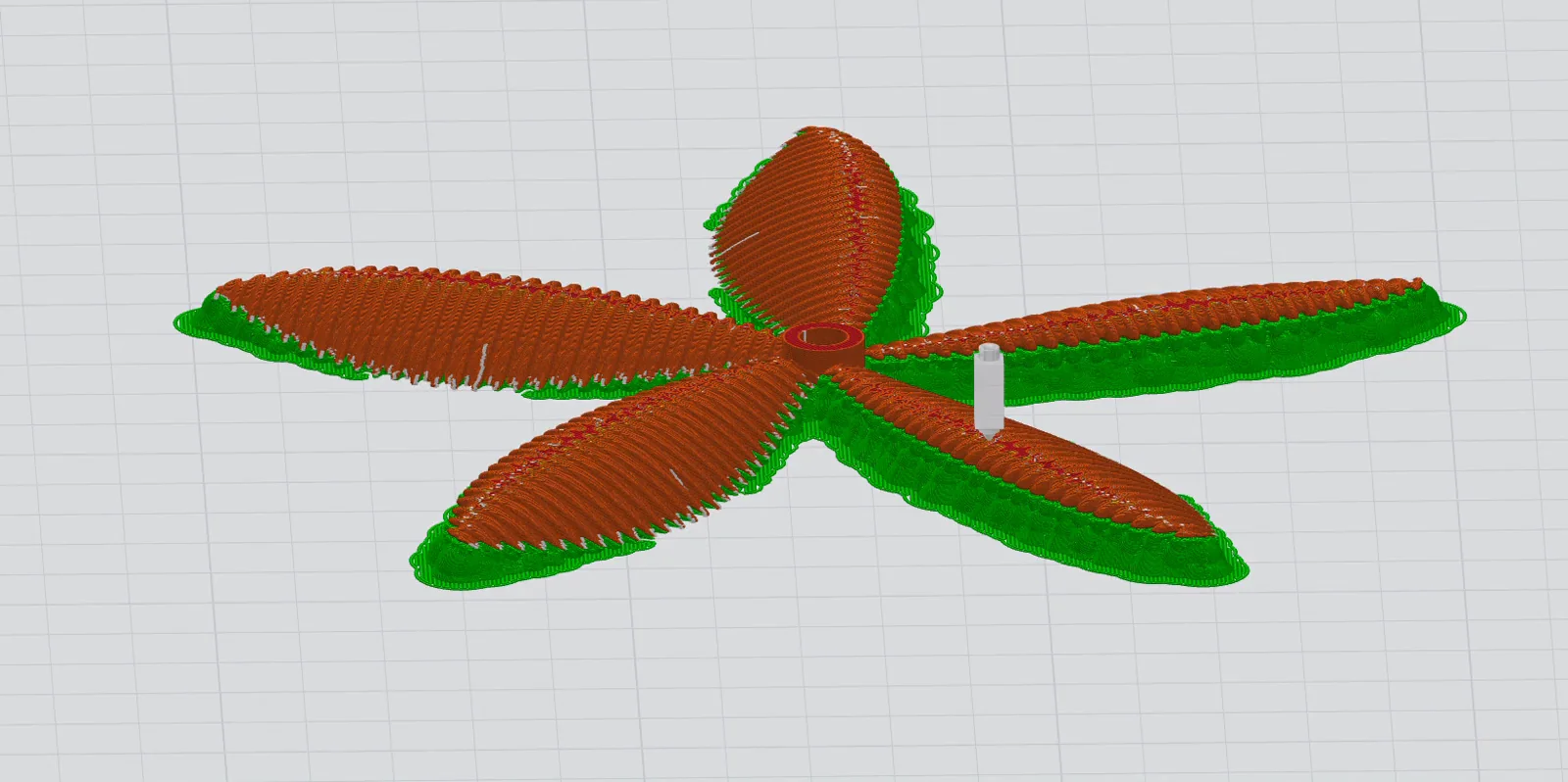

Il n'existe donc pas de profil universel : chaque pièce reçoit le sien, arbitré selon ce qu'on lui demande — l'aspect pour les surfaces vues, la tenue mécanique pour les pièces portantes, l'économie pour tout le reste. Et l'aperçu couche par couche sert de répétition générale : parois, remplissage et échafaudages s'y vérifient avant d'engager des heures d'impression.
03Des matériaux qui ne se laissent pas imprimer
Deux matières du produit sortent du domaine confortable : le polycarbonate et le TPU. Le PC se rétracte fortement en refroidissant — les angles se relèvent, la pièce décolle du plateau, les couches se fendent ; il réclame des températures élevées, un refroidissement coupé et une enceinte fermée à l'abri des courants d'air. Il est aussi très hygroscopique : un filament mal séché crépite à l'extrusion et sort poreux.
Le TPU pose le problème inverse : souple, il ne se pousse pas, il se comprime. Entre la roue crantée de l'extrudeur et la buse, il flambe et se coince dès que la vitesse monte ou que la rétraction est trop longue — d'où des vitesses faibles et un réglage sensible. Lui aussi craint l'humidité, et son adhérence, au plateau comme entre couches, dépend directement de la température et du débit. Chaque matière impose ainsi son propre profil, et une part des impressions ne sert qu'à le trouver.
04Tolérances : une boucle qui ne s'arrête jamais
Entre le fichier et la pièce, il y a la physique : dilatation, retrait, largeur réelle du cordon. Les jeux fonctionnels — l'emmanchement du moyeu sur l'arbre moteur, le logement du joint TPU, et surtout le jeu pale-carter que l'étape Recherche impose entre 0,5 et 1 % du diamètre — ne se déduisent pas d'un calcul : ils se règlent par des tests imprimés exprès, mesurés au pied à coulisse, reportés dans la CAO paramétrique, réimprimés.
Cette boucle ne tourne pas seule : elle avance en parallèle des autres optimisations, et c'est ce qui la rend itérative. Changer l'orientation d'une pièce, la hauteur de couche ou la présence d'un support déplace les cotes réelles — un perçage vertical et le même perçage couché ne sortent pas à la même dimension. Chaque gain obtenu ailleurs se repaye donc d'une vérification ici, jusqu'à ce que les deux se stabilisent.
