Recherche de solutions — Conception & Design

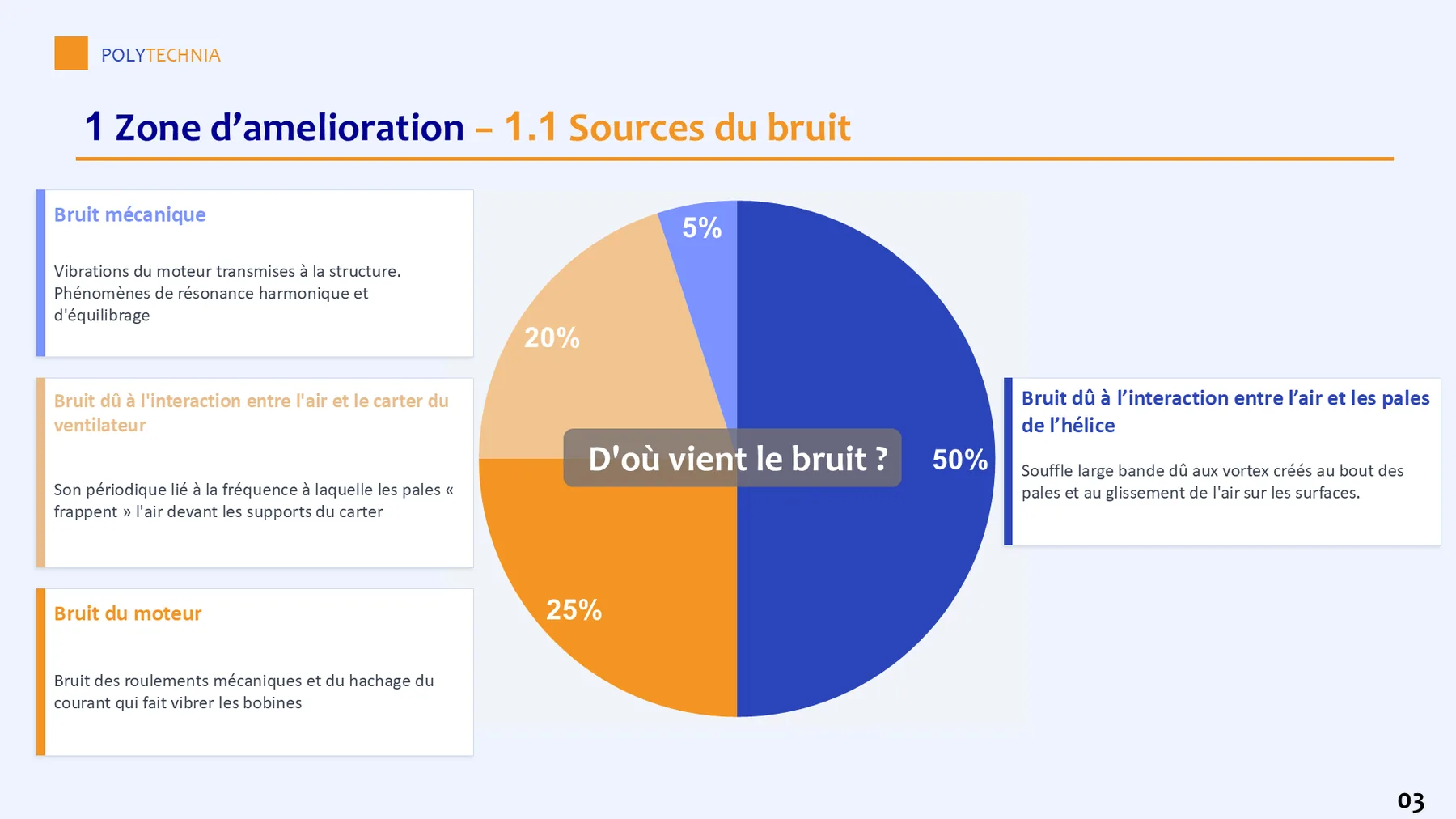

Impossible de faire silence sans savoir qui parle. Le livrable décompose d'abord le bruit d'un ventilateur de bureau en quatre familles : l'interaction entre l'air et les pales domine — environ 50 %, un souffle large bande dû aux vortex de bout de pale et au glissement de l'air —, devant le moteur (25 % : roulements et hachage du courant), l'interaction entre l'air et le carter (20 % : le son périodique des pales qui « frappent » l'air devant les supports) et les vibrations transmises à la structure (5 %).

Cette hiérarchie a une conséquence directe : l'essentiel du gain se joue sur l'aérodynamique, pas sur l'électronique. Elle fixe aussi la grille de lecture de toute la suite — chaque décibel gagné devra se justifier par la physique de sa source.

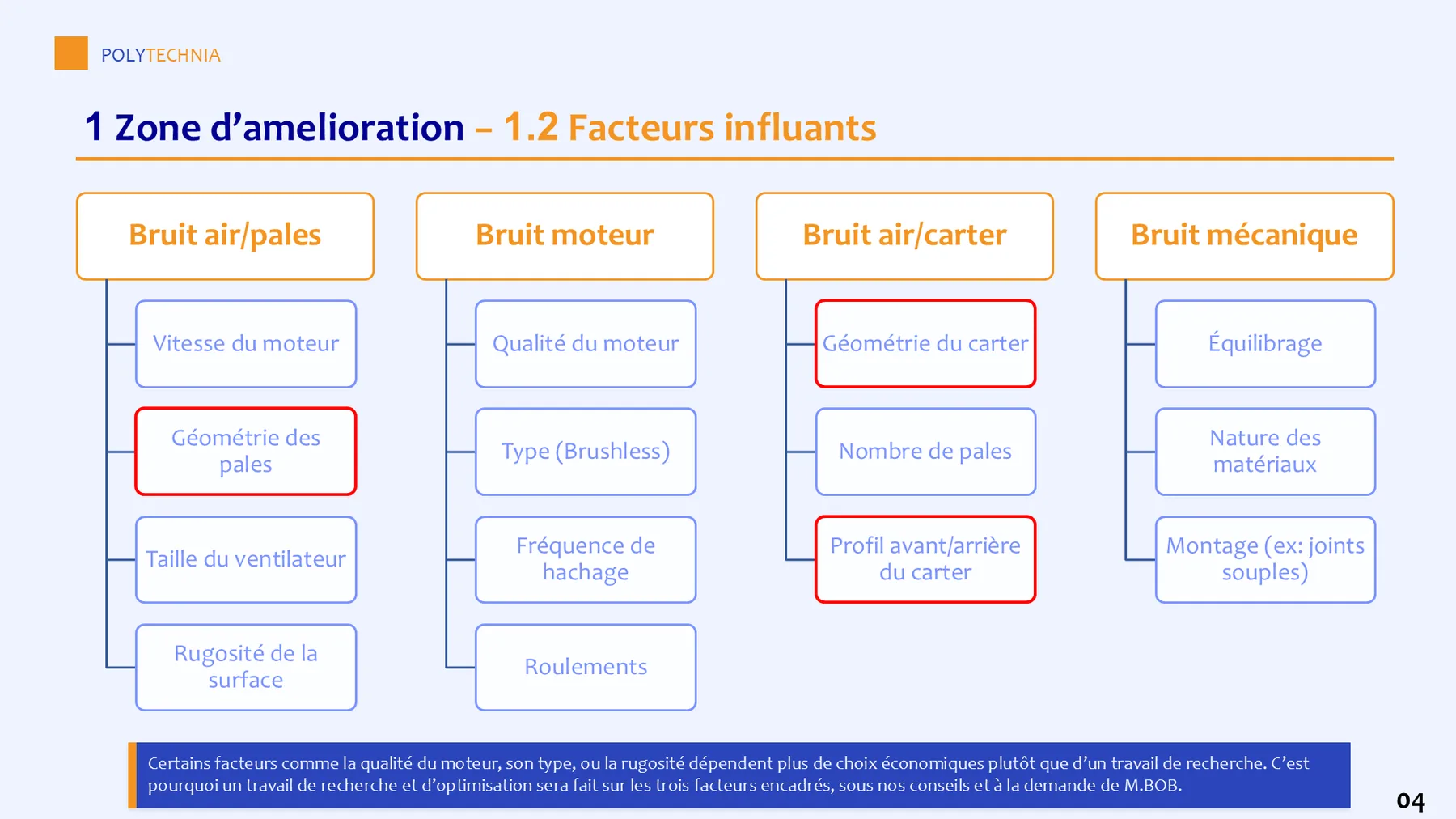

Douze facteurs influents ont ensuite été cartographiés, des plus évidents (vitesse de rotation, taille) aux plus fins (rugosité de surface, fréquence de hachage du courant). Certains relèvent d'un choix économique plus que d'un travail de recherche : la qualité du moteur ou les roulements s'achètent, ils ne se conçoivent pas.

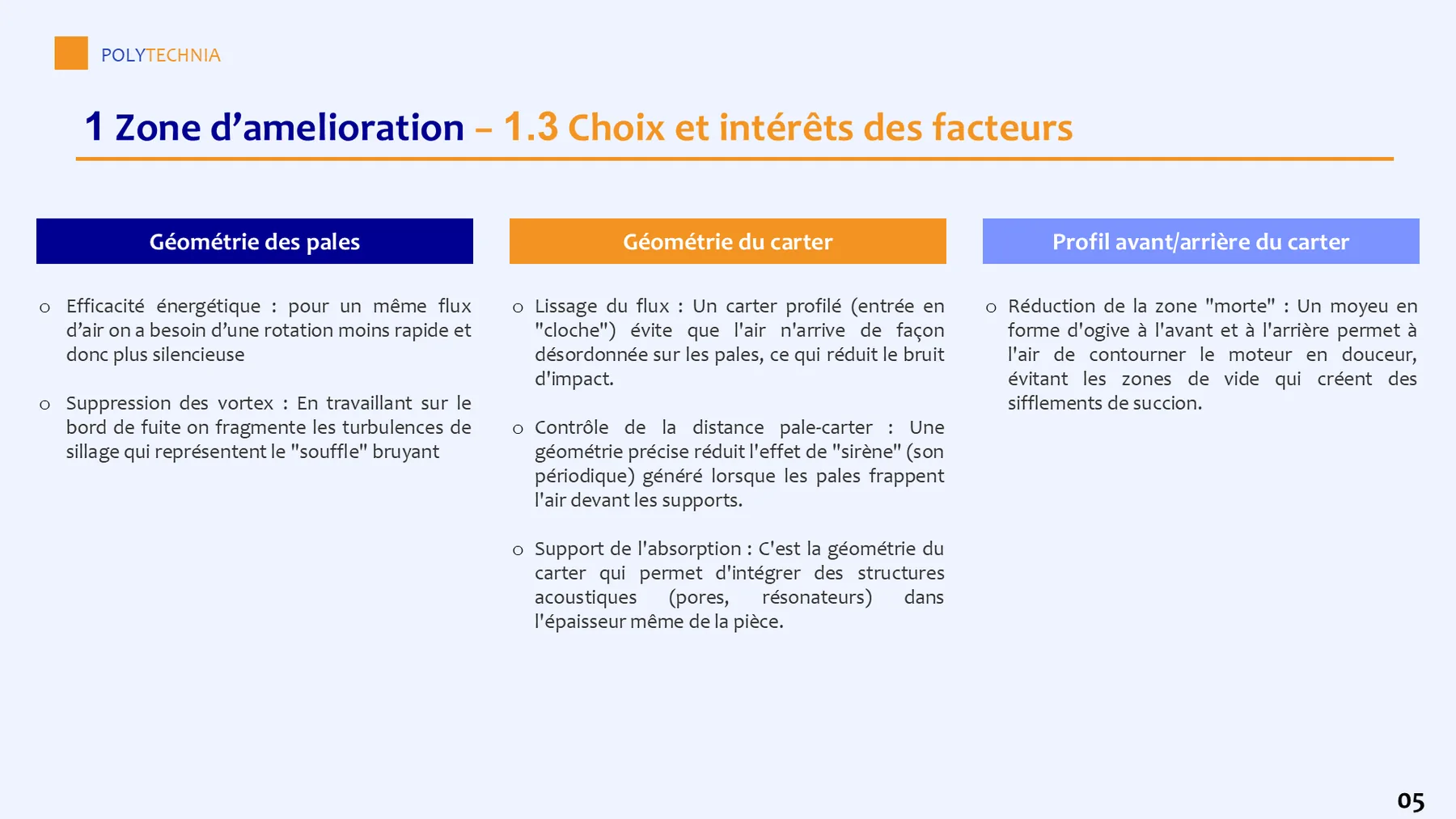

Trois facteurs de pure géométrie sont retenus pour la recherche : la géométrie des pales, la géométrie du carter et le profil avant/arrière du moyeu. Trois terrains où l'ingénierie crée de la valeur — et qui structureront la CAO, les simulations et l'impression des étapes suivantes.

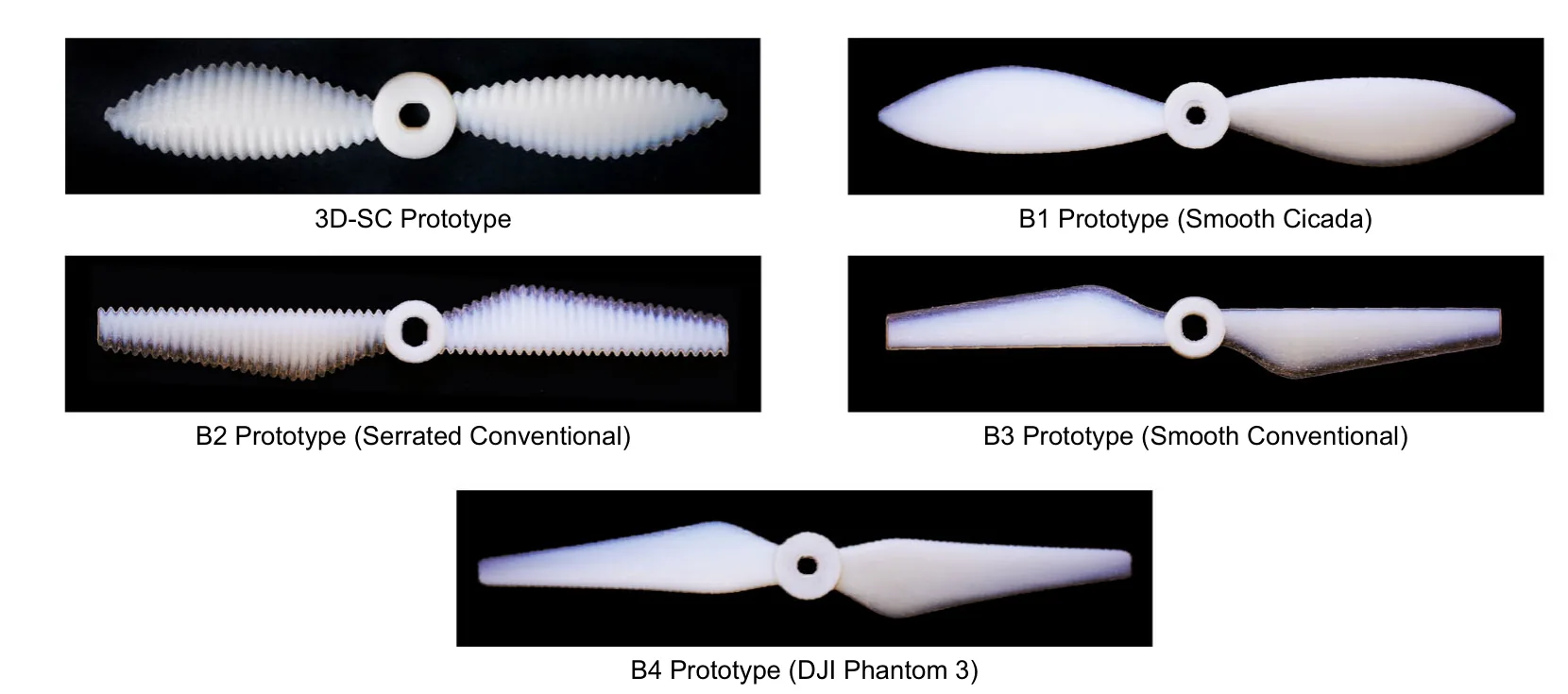

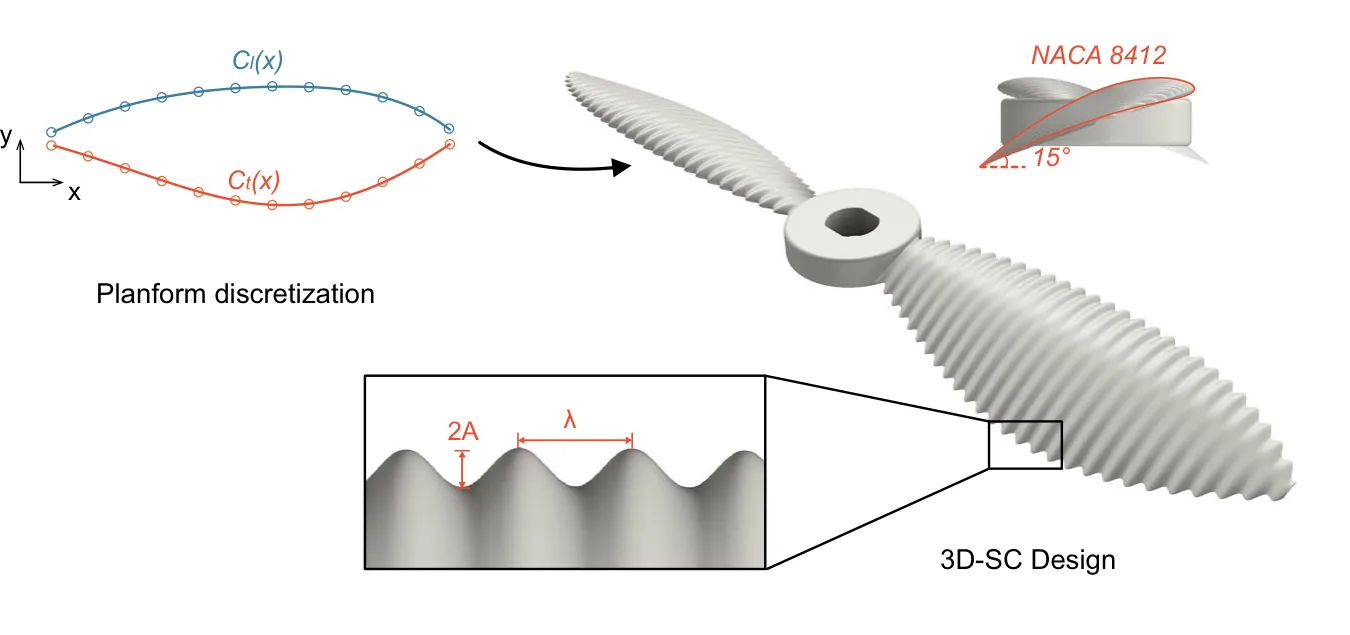

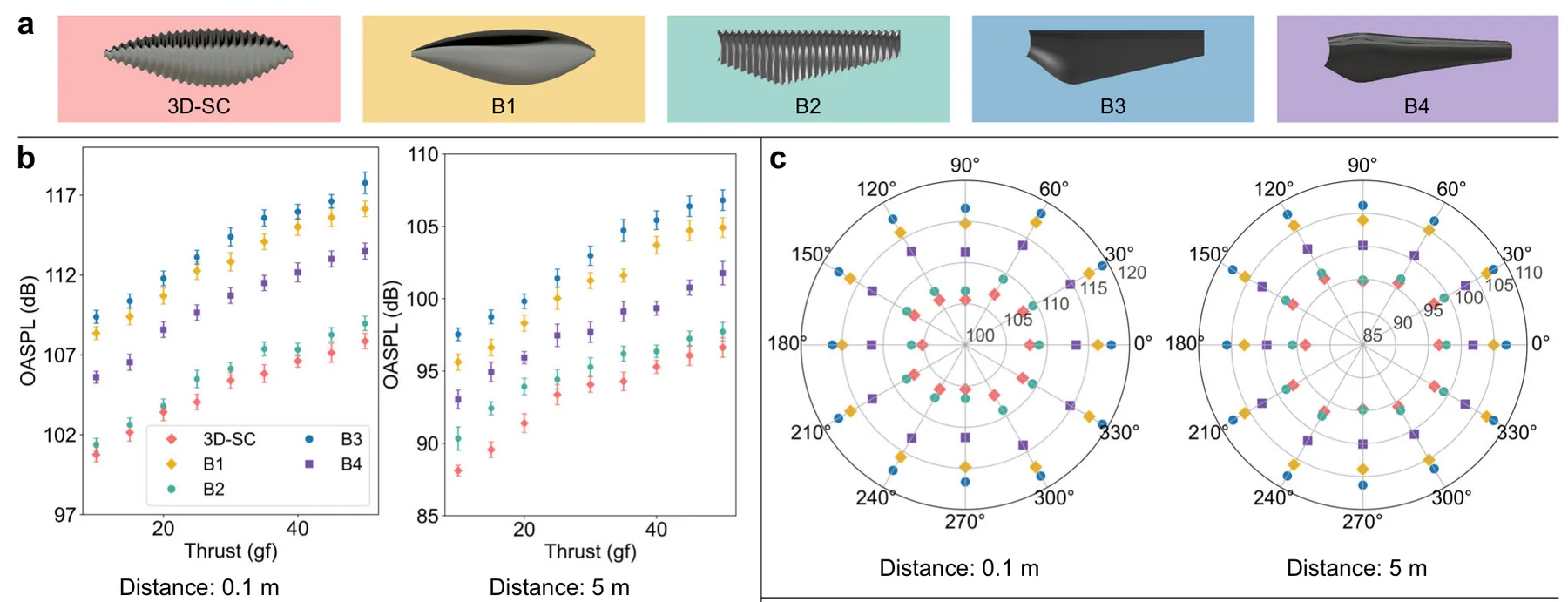

La géométrie de pales retenue vient de la recherche de pointe : l'hélice « 3D-SC » publiée dans Nature Communications combine le contour d'une aile de cigale et des serrations sinusoïdales 3D inspirées des plumes de hibou, sur un profil NACA 8412 calé à 15°. Mesurée au banc face à la référence industrielle, elle gagne 5,5 dB tout en offrant 20 % d'efficacité propulsive en plus.

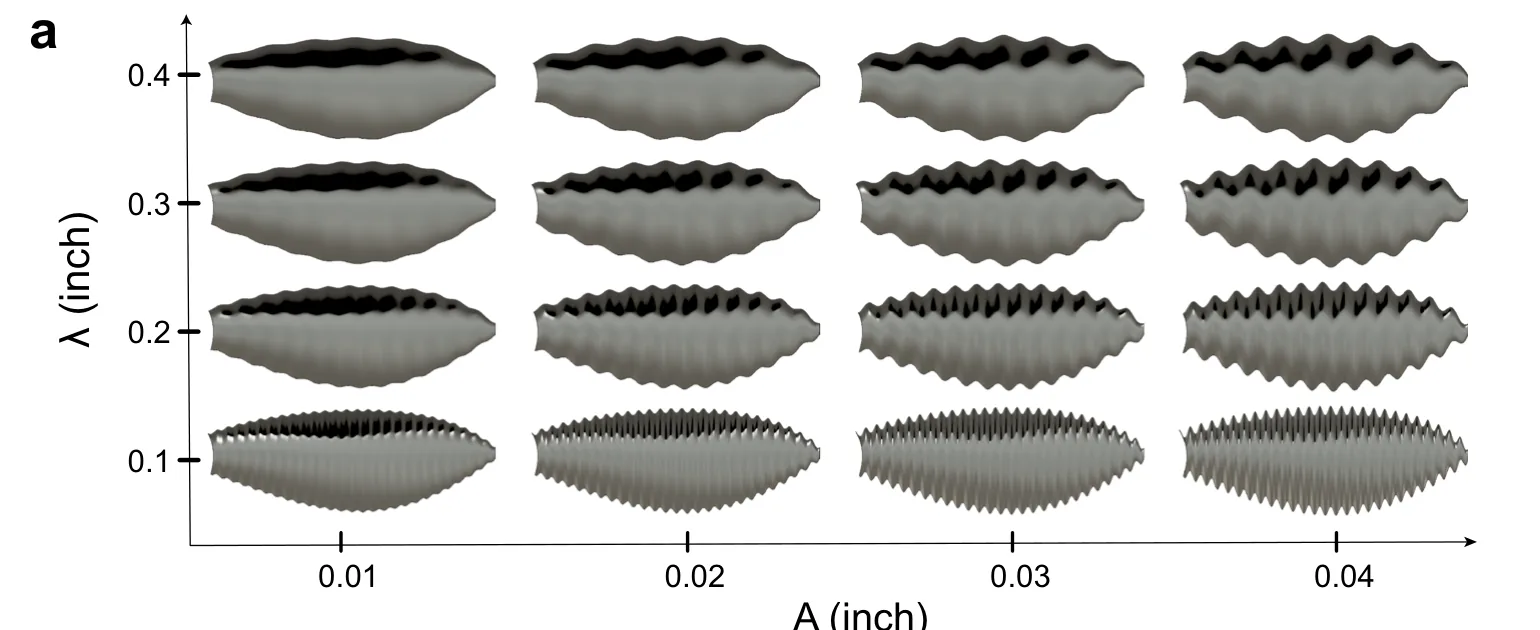

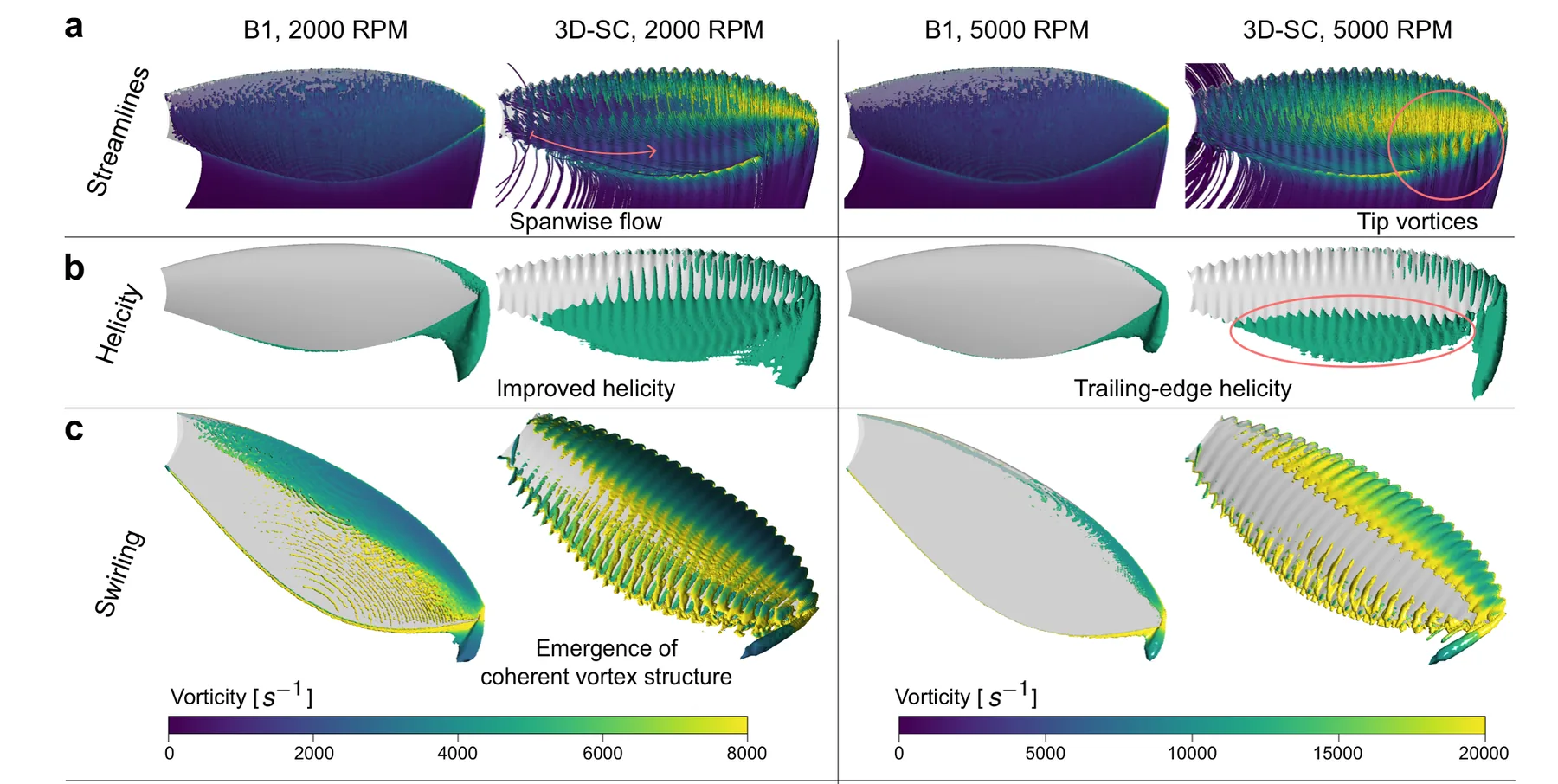

Le mécanisme est aussi élégant que le résultat : la topographie ondulée crée des structures tourbillonnaires cohérentes qui atténuent à la fois le bruit tonal et le bruit large bande. Les auteurs ont balayé seize combinaisons amplitude × longueur d'onde ; nous réglerons les nôtres sur le régime de rotation du Ventilencieux.

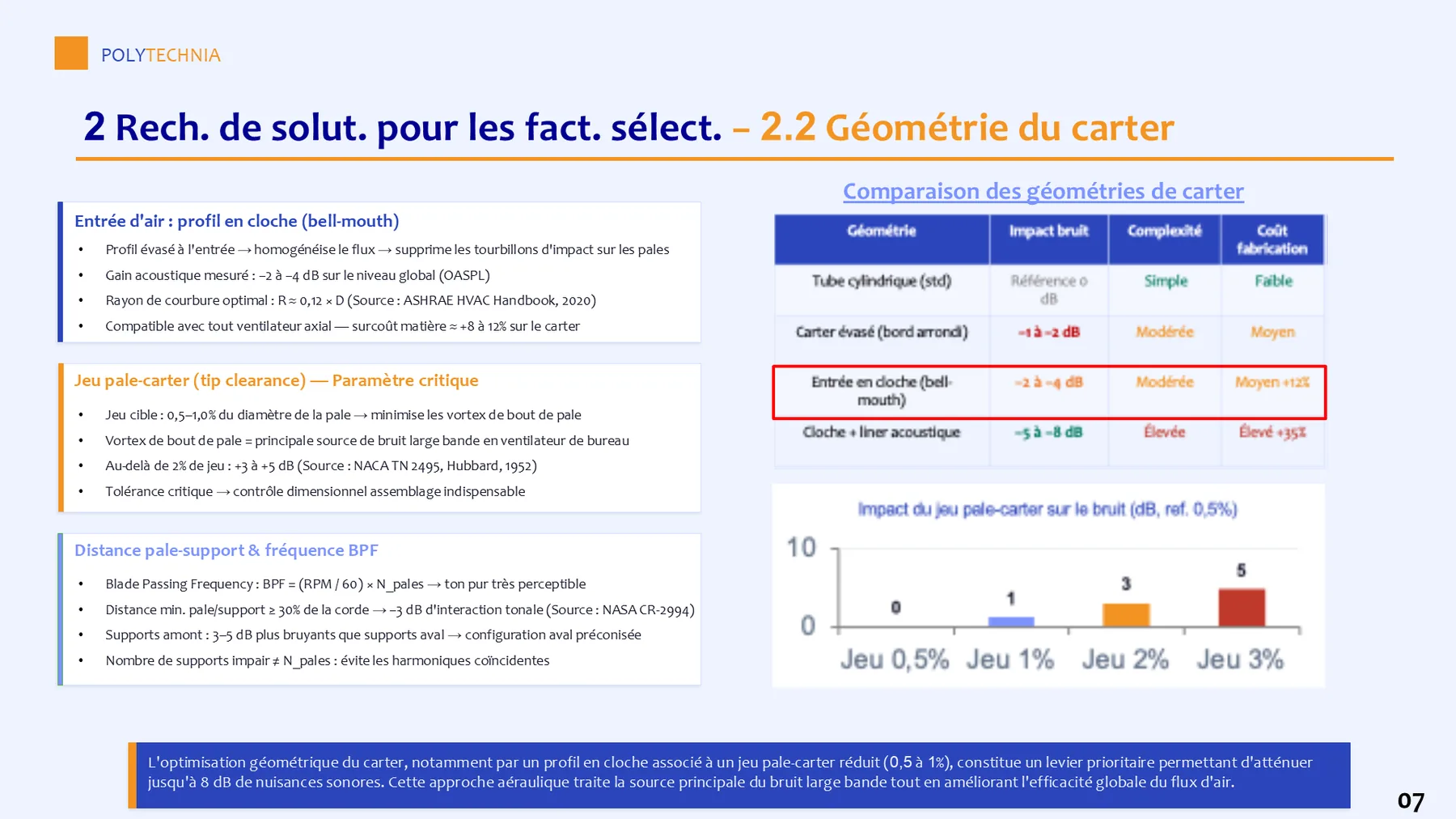

Côté carter, deux paramètres concentrent l'essentiel du gain : une entrée profilée « en cloche » (bell-mouth), qui homogénéise le flux avant les pales et vaut −2 à −4 dB pour un rayon de courbure d'environ 0,12 × D (ASHRAE 2020), et le jeu pale-carter, maintenu entre 0,5 et 1 % du diamètre — au-delà de 2 %, la pénalité atteint +3 à +5 dB (NACA TN 2495).

S'y ajoutent des règles d'architecture : supports placés en aval plutôt qu'en amont (3 à 5 dB d'écart), en nombre impair et différent du nombre de pales pour éviter les harmoniques coïncidentes de la fréquence de passage. Le surcoût matière du carter profilé — +8 à 12 % — est assumé dès le cahier des charges.

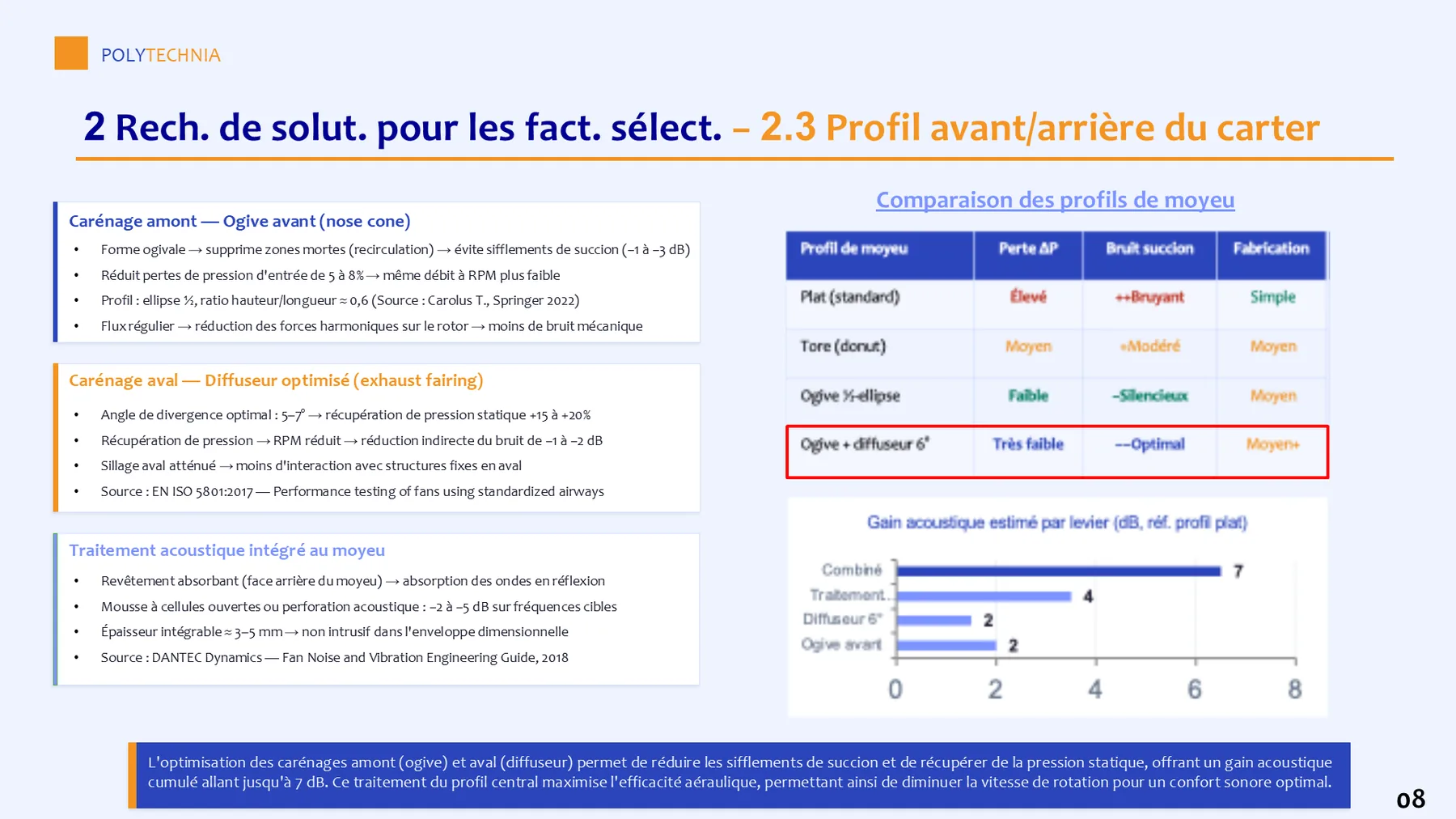

Le moyeu reçoit le même traitement aéraulique : une ogive avant en demi-ellipse supprime les zones mortes qui sifflent à l'aspiration (−1 à −3 dB) et réduit les pertes de charge d'entrée de 5 à 8 % ; à l'arrière, un diffuseur ouvert à 5-7° récupère 15 à 20 % de pression statique — autant de tours par minute en moins pour le même débit.

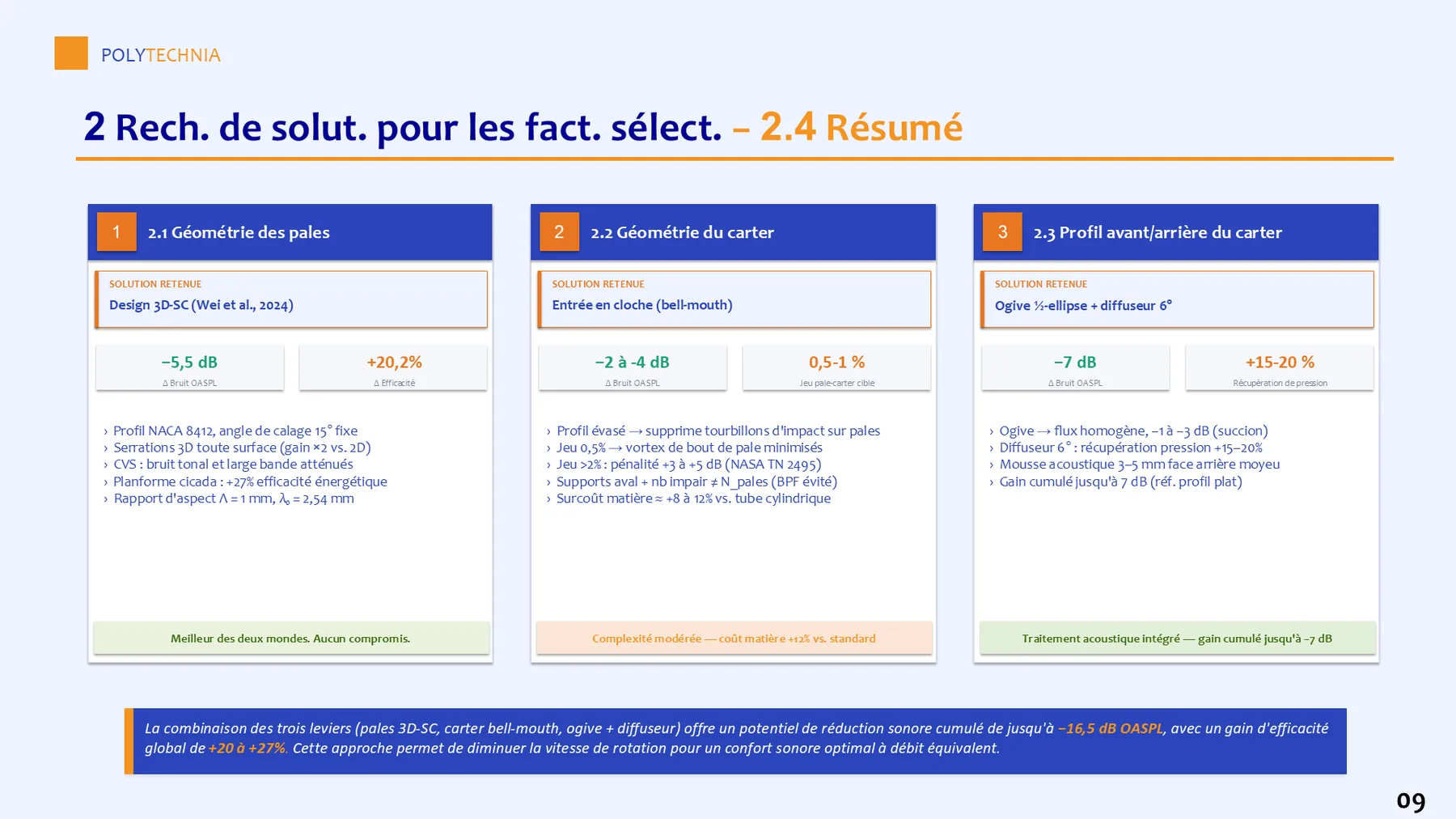

Complété d'un revêtement acoustique de 3 à 5 mm en face arrière, ce traitement du profil central cumule jusqu'à −7 dB par rapport à un moyeu plat. Combiné aux pales et au carter, le potentiel théorique atteint −16,5 dB : le cahier des charges du silence est posé, la conception peut commencer.
